Shop Floor Connect for Teamcenter

Nahtlose Integration der Fertigung in Teamcenter

Shop Floor Connect (SFC) for Teamcenter

Shop Floor Connect for Teamcenter ist die integrierte Teamcenter-Add-On-Anwendung zur Übertragung von NC-Programmen aus Teamcenter direkt in die Maschinensteuerung. Im Gegensatz zu traditionellen DNC-Systemen vermeidet die direkte Anbindung an die zentrale Teamcenter-Datenbank doppelte Datenhaltung und stellt durch das Revisionsmanagement sicher, dass nur die aktuell freigegebenen Fertigungsdaten verwendet werden. Es ermöglicht den Mitarbeitern in der Fertigung den effektiven Zugriff produktionsrelevante Daten aus Teamcenter über eine webbasierte Benutzerober-fläche, die über einen Browser aufgerufen werden kann.

Verbindung zu Teamcenter

Shop Floor Connect for Teamcenter ist eine Applikation, die direkt mit dem PLM-System Teamcenter von Siemens Digital Industries Software kommuniziert. Teamcenter ermöglicht eine umfassende Daten- und Prozessverwaltung des Produktlebenszyklus (PLM) – von der Idee über die Entwicklung bis zur Produktion.

Teamcenter bietet das Umfeld zur Verwaltung von Produktdaten, Prozessdefinitionen, Datensätzen und Ressourcen. Es unterstützt den Benutzer mit Workflows und spezifischen Rollen und Rechten in der Prozesskette und ermöglicht das Verfolgen von Dokumentrevisionen und Freigabestatus.

Durch die Integration von SFC in Teamcenter wird keine eigenständige Fertigungsdatenbank benötigt. Die Produktionsdaten werden in einer kontrollierten Umgebung verwaltet, bis sie von der Maschine angefordert werden. Der Maschinenbediener oder Meister in der Fertigung hat jederzeit Zugriff auf die von Teamcenter verwalteten und freigegebenen Daten. Die für die Fertigung benötigten Daten können direkt auf die Fertigungsmaschine, das Werkzeugvoreinstellgerät, den Roboter, den 3D-Drucker oder eine Montagelinie übertragen werden.



SFC-Funktionen

  • Übertragen/Rückübertragen von NC-Programmen oder Werkzeugdaten von einer Fertigungsmaschine oder einem Werkzeugvoreinstellgerät
  • Ablegen von maschinenprogrammierten NC-Programmen und Steuerungseinstellungen zur Sicherung und Verwaltung in Teamcenter
  • Serielle Anbindung unterschiedlicher Steuerungen (über zusätzliche Hardware), über ein Netzwerk oder von Werkzeugvoreinstellgerät

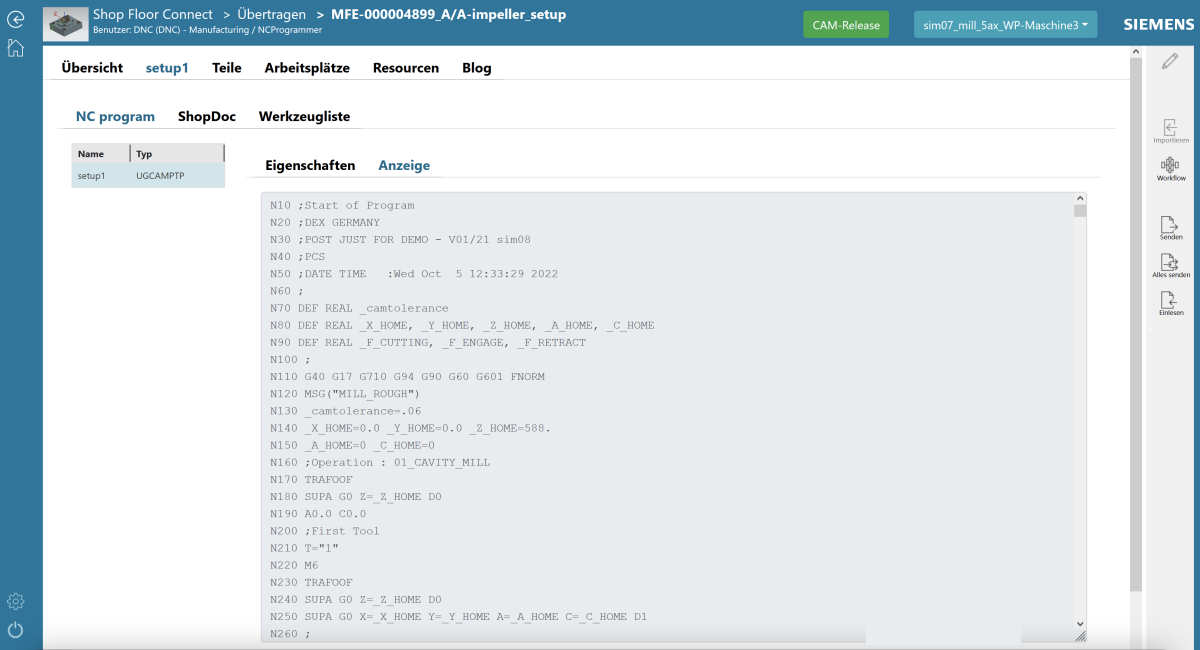

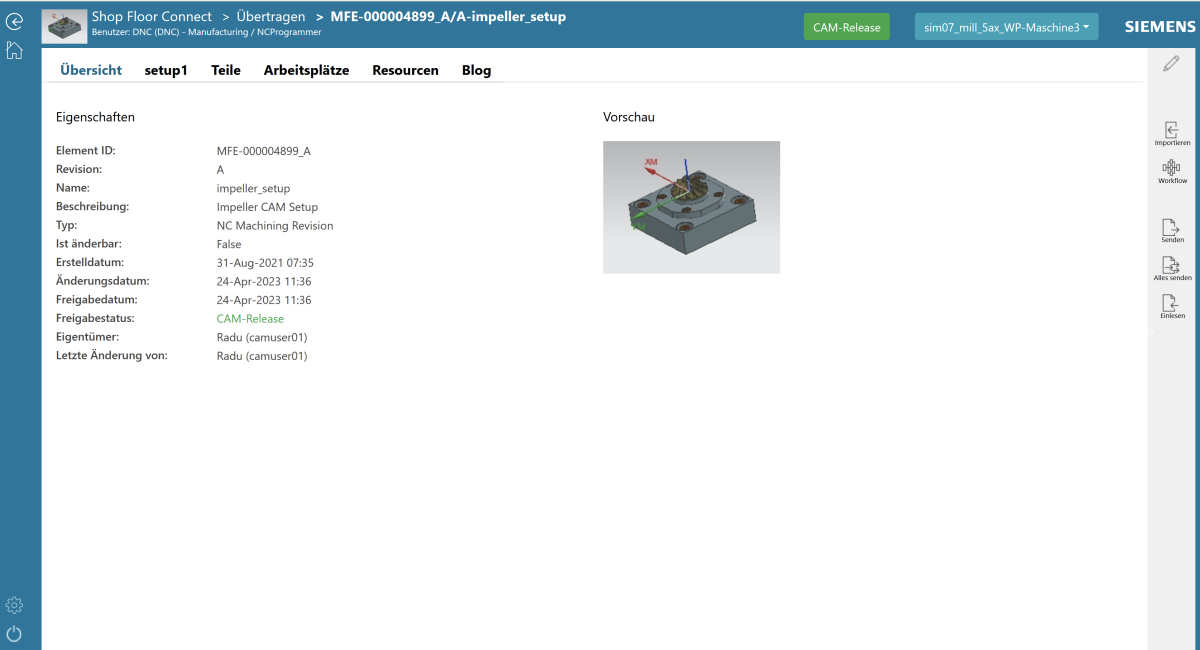

  • Abrufen und Darstellen aller freigegebenen Fertigungsinformationen über die webbasierte Benutzeroberfläche: NC-Programme, Werkzeug- listen, Einrichteblätter, digitale Fotos, Spannpläne, Benutzer- und Montageanweisungen, Zeichnungen, 3D-Modelle, Filme, Werkzeug-Soll- und Ist-Daten, konfigurierbare Zugriffsberechtigungen für Arbeitsplätze und Benutzer (Gruppen, Rollen, Rechtevergaben)
  • Transferprotokollierung aller Daten, die auf die Maschinen über- oder rückübertragen werden
Shop Floor Connect
Shop Floor Connect

SFC-Vorteile

  • Gesicherte Nutzung der korrekten, freigegebenen Daten in der Produktion
  • Verringerung der Produktionsunterbrechungen
  • Minimierung der Stillstandzeiten, da die Daten nicht gesucht oder hinterfragt werden müssen
  • Engere Anbindung von Entwicklung und Produktionstechnik an die Fertigung
  • Gesicherte Prozesse und Workflows bis in die Fertigung und zurück
  • keine eigenständigen Datenbanken ausserhalb der IT-Infrastruktur in der Fertigung nötig
  • Alle Benutzer haben die gleiche Sicht auf die Daten
  • Verringerung der Ausschussrate
  • Basis für eine papierlose Fertigung
  • Schnellerer und flexiblerer Informationsfluss
  • Unterstützung der Compliance-Anforderungen durch Nachvollziehbarkeit der Datentransfers
  • Einfache webbasierte Benutzeroberfläche auch über Touchscreen oder auf der Steuerung anwendbar (keine lokale Installationen notwendig)
  • Geschlossene Prozesskette
